DTN系列
溫度控制應用于多項制程，是生產中穩定效率與產品質量的重要一環。面對現今工業制程快速發展，臺達歸納在溫控領域累積的經驗與技術實力，推出全新薄型設計的多通道模塊化溫度控制器 DTN 系列，不僅可實現多點溫度控制，更能突破機柜限制，大幅節省橫向安裝尺寸，提升空間使用率，降低生產成本；此外，搭配 Ethernet 網絡模塊，可實時管理多通道參數并串聯多組 DTN 群組，滿足高階、復雜的溫度控制應用需求。
DTN 系列包含量測模塊、輸出擴展模塊以及 Ethernet 網絡模塊。一個完整擴展的 DTN 群組由一臺主機、 7 臺量測擴展模塊、8 臺輸出擴展模塊及一臺 Ethernet 網絡模塊構成，可進行高達 64 點溫度控制、實現分區加熱；適用于橡塑與鋰電池等行業應用。
產品介紹
產品特色
- 薄型設計 節省橫向安裝空間
- 模塊化擴展設計 應用彈性多元
- RS-485 通訊快速串聯多模塊
- Ethernert 通訊 傳輸快速穩定并節省配線
- 通道完全隔離
應用領域
吸塑成型機陶瓷加熱板、太陽能層壓機、木工封邊機
尺寸圖

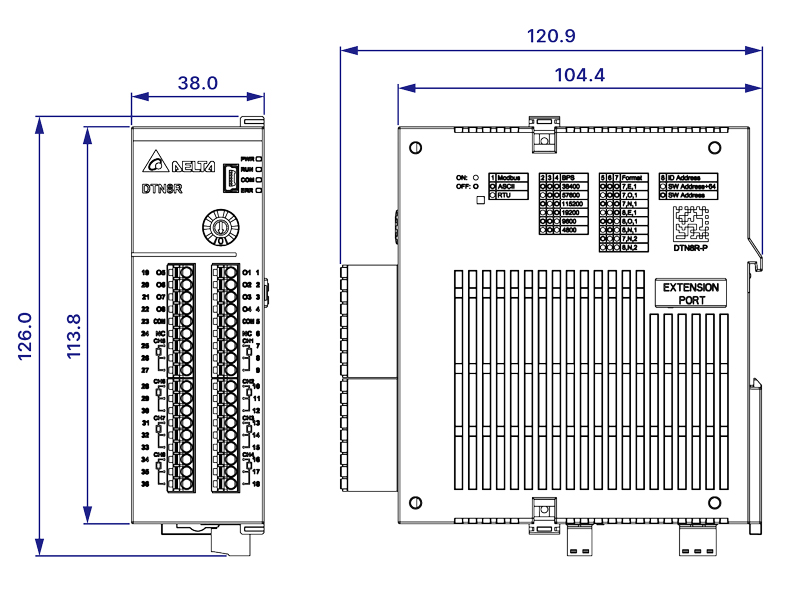

主機 DTN8R 系列 (單位：mm)

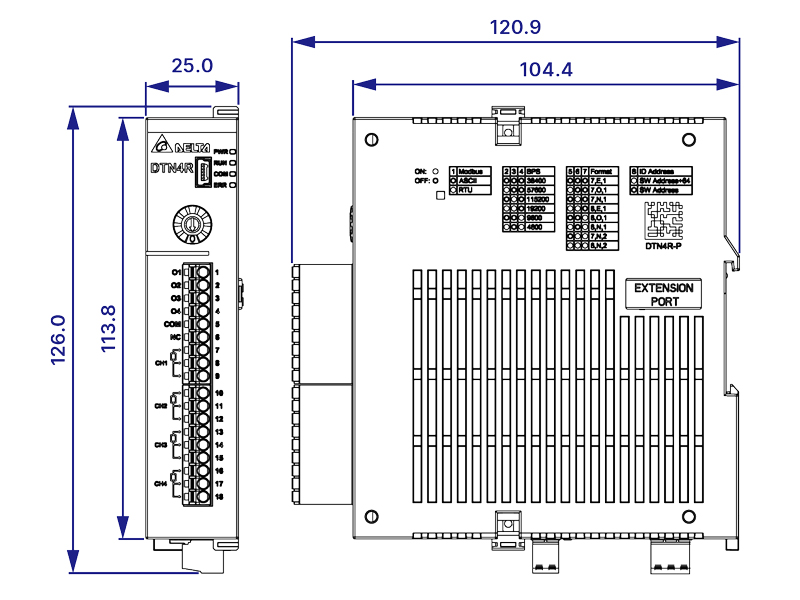

主機 DTN4R / DTN2R 系列 (單位：mm)
| 測量擴展模塊 | |||
| 型號 | 輸入形式 | 通道數 | 規格 |
| DTN8NPTV | 白金測溫電阻 | 8 | 0/12V 脈沖電壓 |
| DTN8NPTC | 4~20 mA輸出 | ||
| DTN8NPTL | 0~10V輸出 | ||
| DTN8NTCV | 熱電偶對 | 0/12V 脈沖電壓 | |
| DTN8NTCC | 4~20mA輸出 | ||
| DTN8NTCL | 0~10V輸出 | ||
| 配件 | |||
| 型號 | 模塊類型 | 規格 | |
| DTN-DOR | 輸出擴展模塊 | 8 輸出點，繼電器輸出 | |
| DTN-DOV | 8 輸出點，0/12V 脈沖電壓 | ||
| DTN-EIP | Ethernet模塊 | EtherNet/IP Adapter、Modbus TCP | |
