DPM-C501L / C502

DPM-C501L / C502

臺達基本型多功能電表DPM-C501 ，為因應自動化市場快速發展、以及智能制造的趨勢，所設計出的盤面安裝式三相智能電表，具備精度高的特點，適用于配電盤的環境使用。

● 可支持各種電力參數量測及諧波量測
● 支持報警設定、參數群組化設定
● 采用MODBUS協議，可廣泛應用于各種控制系統，SCADA系統和能源管理系統中，是建構能源管理系統、節能監測系統的理想選擇。
● 具備4DI / 2DO接口

產品介紹

產品特色

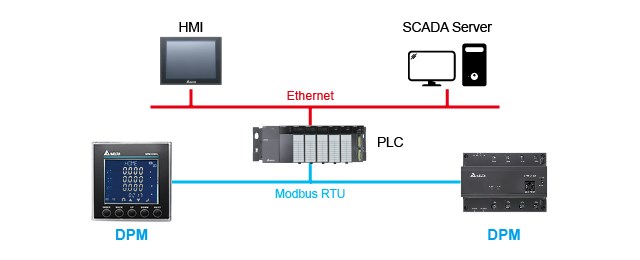

參數群組化傳送功能

  • 可將需要上傳的電表量測參數群組化，讓PLC、SCADA或EMS一次讀取，降低上位機數據讀取時間，加強數據實時性
  • 將不連續的緩存器地址映像成連續的地址，讀取命令次數降低，使上位機（SCADA、PLC）讀取數據更有效率

高精度電力質量參數量測

  • 高精度Class 0.5S的雙向電能及電力參數量測，符合IEC 62053 及 CNS 14607之要求
  • 支持總諧波失真，及量測電流電壓不平衡度等電力質量參數分析

超大屏幕LCD

  • 屏幕尺寸（4吋），顯示范圍大，可顯示英文大小寫

安裝、操作簡易

  • 盤面型電表兩側彈性固定架，不需工具螺絲固定，拆裝便利
  • 內建RS-485通訊接口，支持MODBUS協議，所有量測參數可透過通訊方式傳送至上位機

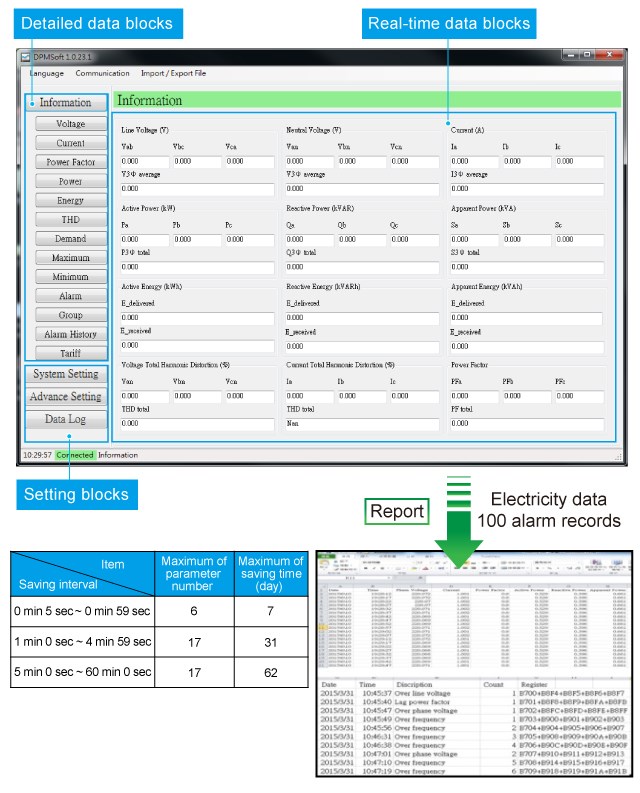

電力量測數據及警報記錄

  • 透過軟件DPMSoft實時監測電力量測數據，可輕松導出所有記錄數據
  • 可記錄2個月的電力量測數據，依時間間格可選擇多達17種電力參數做紀錄（例：17種電力參數，記錄間隔5分鐘，可記載2個月），內建29種警報事件，且可記錄高達500筆警報記錄

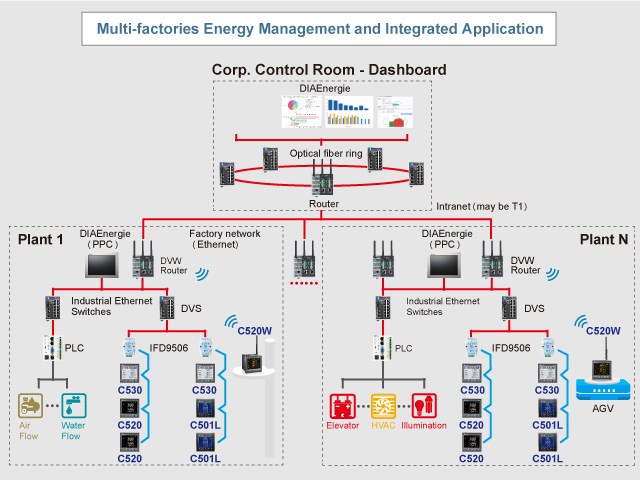

應用領域



  • DPM-C501可應用于：電力監控，中、低壓配電系統，智能開關盤柜，能源管理系統，工廠自動化系統，建筑自動化系統，鐵道交通電力系統，電供暖系統，風電系統，儲能系統，電網計量，電能質量分析

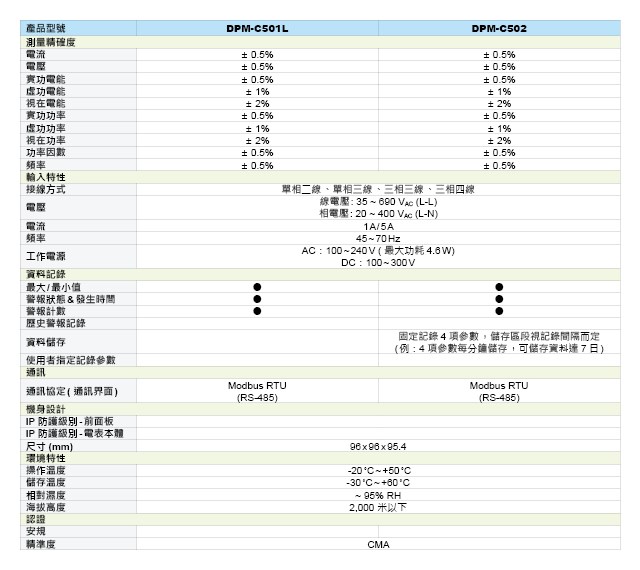

技術規格
