YH系列PLC

YH系列PLC

-基于EIherCAT現場總線的多軸控 制器，

-總線傳輸速率為100Mbps,采用分布式時鐘，脈沖軸和總線軸相結合，可以快速、準確的傳輸數據，方便用戶快速入門。

-支持位置、速度、扭矩、原 點復歸等單軸運動指令，支持電子齒輪、電子凸輪、直線插補、圓弧插補等多軸指令。

-內建多種通訊口，RS232、RS485、USB以太網供用戶選擇。帶萬年歷，可擴展IO口。

技術參數
系列型號YH- YH-16T(/P/R)-E YH-24T(/P/R)-E YH-32T(/P/R)-2E YH-40T(/P/R)-2E YH-48T(/P/R1-2E YH-60T[/P/RJ-2E
輸出方式 T：品體管NPN輸出； P：品體管PNP輸出：R：繼電器輸出；
總點數 16點 24點 32點 40點 48點 60點
數字量輸入點數 8 14 16 24 24 36
數字量輸出點數 8 10 16 16 24 24
高速輸入計數器 3路AB相 3路AB相 4路AB相 4路AB相 4路AB相 4路AB相
高速輸入最大頻豐 200khz 200khz 200khz 200khz 200khz 200khz
右模塊 16個 16個 16個 16個 16個 16個
左擴展 支持通訊擴展 支持通訊擴展 支持通訊擴展 支持通訊擴展 支持通訊擴展 支持通訊擴展
BD板 支持1個 支持1個 支持1個 支持1個 支持2個 支持2個
串行通訊口 RS232/RS485*2 RS232/RS485*2 RS232/R5485*2 RS232/RS485*2 R5232/R5485*2 R5232/RS485*2
USB通訊口 無 無 程序下載/固件升級 程序下載/固件升級 程序下載/固件升級 程序下載/固件升級
以太網口 支持1個 支持1個 支持2個 支持2個 支持2個 支持2個
脈沖軸數量 2/4軸(T/P輸出) 4軸(T/P輸出) 4/8軸(T/P輸出) 4/8軸(T/P輸出) 4/12軸(T/P輸出) 4/12軸(T/P輸出)
高速輸出最大舞率 200khz 200khz 200khz 200khz 200khz 200khz
總線功能 無 無 無 無 無 無
總線軸數 無 無 無 無 無 無
程序容量 30k 30k 30k 30k 30k 30k
萬年歷 支持 支持 支持 支持 支持 支持

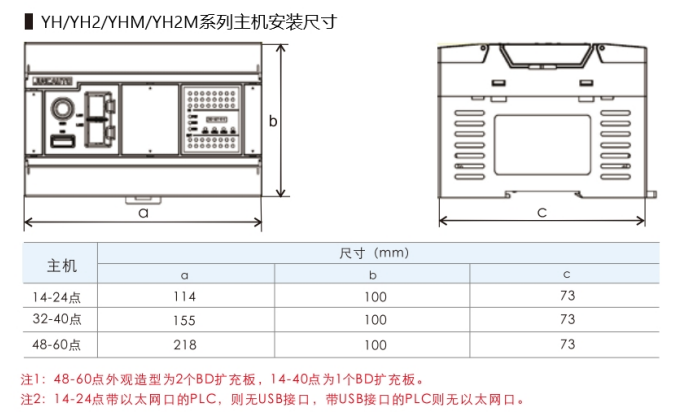

尺寸(mm 114*100*73 114*100*73 155*100*73 155*100*73 218*100*73 218*100*73
是否支持C語言 支持 支持 支持 支持 支持 支持
防護等級 IP20
工作環境溫度 5-55℃(41-131°F)無結露
相對濕度 5-95%
運輸環境溫度 -25-70℃(-13-158°F)
抗振性 10M/S2
    數字量輸入擴展
型號 功能 規格
YHE-8X 8通道數字量NPN輸入 DC24V供電，無需外接電源供電輸入點ZUI高頻率10KHz
YHE-8X-S 8通道數字量NPN/PNP輸人
YHE-16X 16通道數字量NPN輸入
YHE-16X-S 16通道數字量NPN/PNP輸人
YHE-16X2 16通道數字量NPN輸入， 1路RS 485通訊
　 　 　
    數字量輸出擴展
型號 功能 規格
YHE-8YT 8通道品體管NPN輸出 DC24V供電，無需外接電源供電
R：繼電器輸出
T：NPN型品體管輸出
P：PNP型品體管輸出
R響應時間：約10ms
T/P響應時間：約50us
R:ZUI大輸出電流：ZUI大2A
T/P:ZUI大輸出電流：每點0.3A
YHE-16YT 16通道品體管NPN輸出
YHE-8YR 8通道繼電器輸出
YHE-16YR 16通道繼電器輸出
YHE-32YT 32通道品體管NPN輸出
YHE-32YR 32通道繼電器輸出
　 　 　
    數字量輸入/出擴展
型號 功能 規格
YHE-8T 4通道數字量輸人，4通道品體管輸出 DC24V供電，無需外接電源供電
NPN輸入
輸人點ZUI高頻率10KHz
R：繼電器輸出
T：NPN型品體管輸出
P：PNP型品體管輸出
S：NPN/PNP雙JI性輸人
無S：NPN輸入
R響應時間：約10ms
T/P響應時間：約50us
R:ZUI大輸出電流：ZUI大2A
T/P:ZUI大輸出電流：每點0.3A
YHE-8T(/P)-S 4通道數字量輸人，4通道體管輸出
YHE-16T 8通道數字量輸入.8通道品體管輸出
YHE-1612 8通道數字量輸人，8通道品體管輸出，1路RS485通訊
YHE-16T(/P)-S 8通道數字量輸人，8通道品體管輸出
YHE-16R 8通道數字量輸人，8通道繼電器輸出
YHE-16R-S 8通道數字量輸入，8通道繼電器輸出
YHE-32T 16通道數字量輸入，16通道品體管輸出
YHE-32T(/P)-S 16通道數字量輸入，16通道品體管輸出
YHE-32R 16通道數字量輸人，16通道繼電器輸出
YHE-32R-S 16通道數字量輸人，16通道繼電器輸出
YHE-4OT 24通道數字量輸人，16通道品體管輸出
YHE-4OT(/P)-S 24通道數字量輸人，16通道品體管輸出 -

    YHE系列HBD板
型號 功能 規格
YHBD-1AI1AOS 1路模擬量輸入，1路模擬量輸出 電壓范圍：0V-10V；電流范圍：0-20mA
YHBD-2AI 2路模擬量輸入 電壓范圍：0V-10V；電流范圍：0-20mA
YHBD-2AOS 2路模擬量輸出 電壓范圍：0V-10V；電流范圍：0-20mA
YHBD-2RS485 2路RS485 帶隔離
YHBD-2TC 2路溫度采集輸人 2路K型熱電偶溫座采集輸入
YHBD-CAN 1路CAN總線 帶16個從站：如何服、步進、閥島等)

    模擬量輸入擴展
型號 功能 規格
YHE-4AI 4通道模擬量輸人 電壓范圍：0V~10V
電流范圍：0-20mA
分辨率：12bit
YHE-4AI2 4通道模擬量輸人，1路RS485通訊
YHE-8AI 8通道模擬量輸人
YHE-8AI2 8通道模振量輸人，1路RS485通訊
    模擬量輸出擴展
型號 功能 規格
YHE-4AO 4通道模擬量輸出 電壓范圍：-10V~10V電流范圍：0-20mA：4-20mA分辨率：12bit
YHE-8AO 8通道模擬量輸出 電壓范圍：-10V~10V電流范圍：0-20mA：4-20mA分辨率：12bit
    模擬量輸入/出擴展
型號 功能 規格
YHE-4A12AO 4通道模擬量輸入，2通道模擬量輸出 電壓范圍：(輸入：0-5V，0-10V)(輸出：-10V-10V]
電流圍：(輸入/出：0-20mA-4-20mA]分率：12bit
YHE-4A12AO2 4通道模擬量輸入，2通道模救量輸出，1路RS485通訊
YHE-BAI4AOS2 8通道模擬量輸人，4通道模核量輸出，1路RS485通訊 電壓范圍：(軸人/出：0-10V)電流范圍：(輸人/出：0-20mA：4-20mA)分辨率：12bit
YHE-BA18AOS2 8通道模擬量輸入，8通道模擬量輸出，1路RS485通訊
     溫度擴展
型號 功能 規格
YHE-2TCY 2通道溫座輸人,2通道品體管NPN輸出 支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-2TCY2 2通道溫座輸入，2通道品體管NPN出， 帶RS 485 支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-4TCY 4通道溫座輸入，4通道晶體管NPN輸出 支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-4TCY2 4通道溫座輸人,4通道品體管NPN輸出， 帶RS 485 支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-8TC 8通道溫座輸人 支持K型熱電偶，測量范圍0~900℃，精度1℃
YHE-8TCY 8通道溫座輸入，8通道品體管NPN輸出 支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-8TCY2 B通道溫座輸人，B通道品體管NPN輸出， 帶RS 485 支持K型熱電偶，測量范圍0-900℃，精度1℃
YHE-4PT 4通道溫座輸人 支持PT100， 測量范圍-50~300℃， 精座1℃
YHE-4PT2 4通道溫座輸入,帶RS485 支持PT1O0， 測量范圍-50~300℃.精度1℃
YHE-8PT B通道溫座輸入 支持PT100， 測量范圍-50~300℃， 精座1℃
YHE-8PT2 8通道溫座輸入,帶RS485 支持PT100， 測量范圍-50~300℃， 精座1℃
     稱重?cái)U(kuò)展
型號 功能 規格
YHE-2L 2通道稱重輸人 0C24V供電，無需外接電源供電分辨率24位，精度±1%
YHE-4L 4通道稱重輸入 0C24V供電，無需外接電源供電分辨率24位，精度±1%
